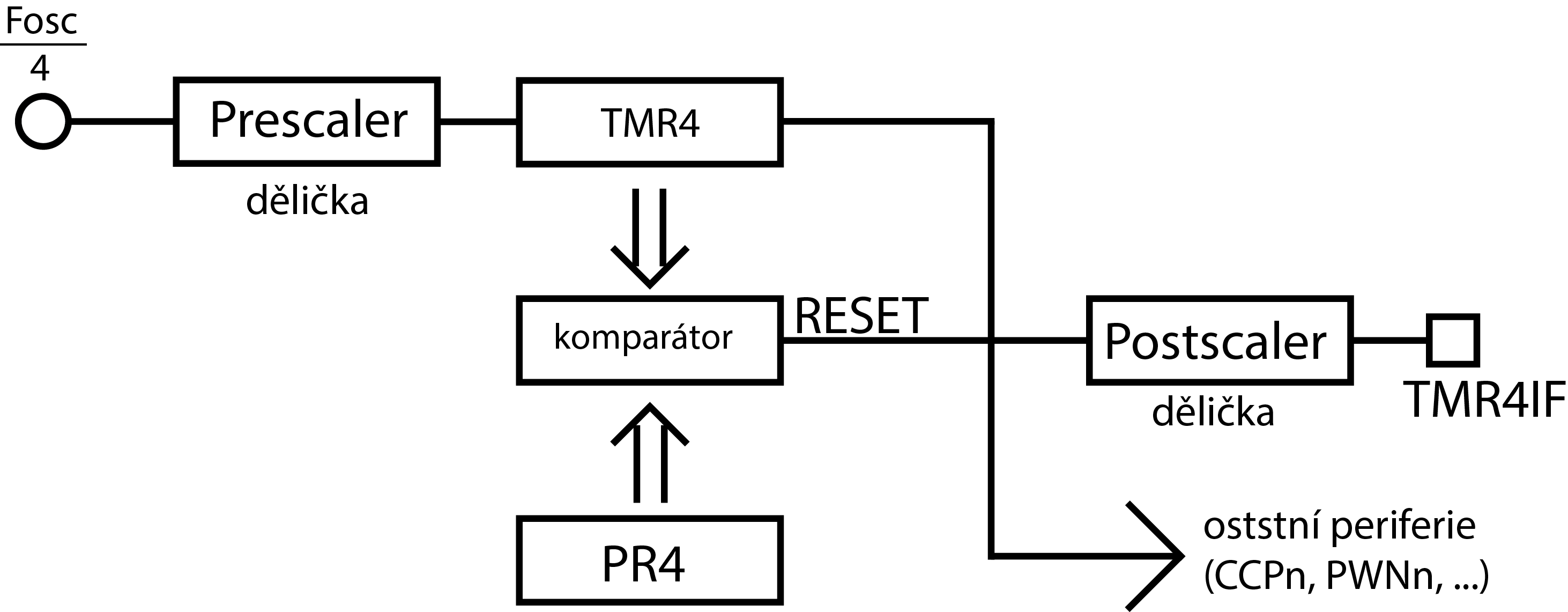

Čítače
TMR4
 |
- 7bit - není nic
- 6-3bit - dělička Postscaler
- 0000=>:1
- 0001=>:2
- 0010=>:3
- 0011=>:4
- 0100=>:5
- 0101=>:6
- 0110=>:7
- 0111=>:8
- 1000=>:9
- 1001=>:10
- 1010=>:11
- 1011=>:12
- 1100=>:13
- 1101=>:14
- 1110=>:15
- 1111=>:16
- 2bit - TMR4ON
- 1=> čítač TMR4 zapnut
- 0=> čítač TMR4 vypnut
- 1-0bit - dělička Prescaler
- 11=>64
- 10=>16
- 01=>4
- 00=>1
- registr PR4 určí číslo do kterého čítač bude počítat
| 7bit | 6bit | 5bit | 4bit | 3bit | 2bit | 1bit | 0bit |
|---|---|---|---|---|---|---|---|
| NIC | Postscaler | Postscaler | Postscaler | Postscaler | TMR4ON | Prescaler | Prescaler |
